Cilindru pneumatic seria PBR (cilindru tip pix/stilou)
Diametru si curse standard si maxime
Ø6 - cursa intre 10 si 60 mm - maxim 60 mm Ø8 - cursa intre 10 si 150 mm - maxim 200 mm Ø10 - cursa intre 10 si 200 mm - maxim 200 mm Ø12 - cursa intre 10 si 200 mm - maxim 300 mm Ø16 - cursa intre 10 si 300 mm - maxim 300 mm
Accesorii pentru acest cilindru pneumatic
Pentru tija: Tip I, Y, F si U
Pentru cilindru: LB, FA, CJ
Senzori: CMSG, DMSG

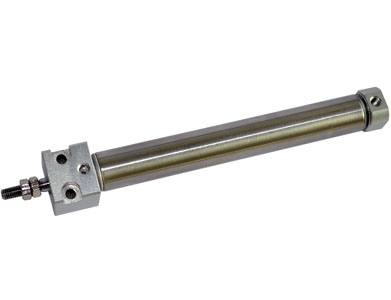

Cilindru pneumatic seria PBR
Cilindru pneumatic seria PBR, cilindru tip pix/stilou, este un cilindru din seria celor mini sau compacti cu dubla actiune si franare (amortizare) pe capete pe tampon, cu bratara magnetica pe piston pentru detectarea cursei de catre senzorii magnetici care se monteaza pe corpul cilindrului
Diametrul pistonului incepe de la un diametru de 6 mm si ajunge la un maxim de 16 mm.
Temperatura optima de functionare a acestor cilindri pneumatici este cuprinsa intre -20°/+70°C
Presiunea optima de lucru este cuprinsa intre 1 si 7 bar, presiunea maxima suportata de acest cilindru este de 12 bar
Important ca aerul folosit la utilizarea acestui cilindru sa fie lubrifiat si curat (filtrat)
Viteza de deplasare a pistonului este cuprinsa intre 50 si 800 mm/s in functie de cuplajele de pe cilindru
Componenta:
Tija si corpul cilindrului din otel inoxidabil. Aceasta componenta de inox este foarte indicata pentru mediile de lucru corozive. Bratara magnetica pe piston
Grosime tija: Ø6 - 3 mm, Ø8 si Ø10 - 4 mm, Ø12 - 5 mm, Ø16 - 6 mm
Amortizare capete de cursa:
Amortizarea la capetele de cursa este in functie de presiunea de lucru pe tampoane
Conexiune:
Ø6, Ø8, Ø10, Ø12, Ø16 - filet M5x0.8

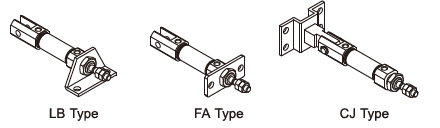

Accesorii de prindere cilindru:
Tip LB
Tip FA
Tip CJ

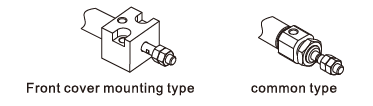

Accesorii de prindere in partea din fata a cilindrului:
Tip bloc
Tip standard - cu filet si piulita

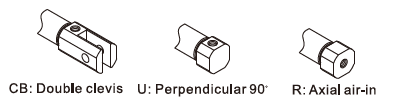

Terminatii de prindere de pe corpul cilindrului:
Tip CB - prindere paralela
Tip U - perpendicular, la 90° (nu este disponibil pentru diametrul Ø6)
Tip R - axial
Tabel de forte la diferite presiuni de lucru
| Ø piston (mm) | directie actiune | suprafata apasare (mm2) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | BAR |
| Impingere | 0.1 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.9 | Kgf | ||
| Tragere | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | Kgf | ||
| Impingere | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2 | Kgf | ||
| Tragere | 0.2 | 0.4 | 0.6 | 0.9 | 1.1 | 1.3 | 1.5 | Kgf | ||
| Impingere | 0.5 | 1.1 | 1.5 | 2 | 2.5 | 3.1 | 3.5 | Kgf | ||
| Tragere | 0.4 | 0.8 | 1.2 | 1.5 | 1.9 | 2.3 | 2.7 | Kgf | ||
| Impingere | 0.8 | 1.6 | 2.4 | 3.2 | 4 | 4.7 | 5.5 | Kgf | ||
| Tragere | 0.7 | 1.3 | 2 | 2.7 | 3.3 | 4 | 4.7 | Kgf | ||
| Impingere | 1.2 | 2.3 | 3.4 | 4.5 | 5.6 | 6.9 | 8 | Kgf | ||
| Tragere | 0.9 | 1.9 | 2.8 | 3.8 | 4.7 | 5.6 | 6.6 | Kgf | ||
| Impingere | 2.1 | 4.2 | 6.3 | 8.4 | 10.5 | 12.6 | 14.7 | Kgf | ||
| Tragere | 1.8 | 3.7 | 5.5 | 7.3 | 9.1 | 10.9 | 12.7 | Kgf | ||
Categorii cilindri
SAI, SE, SGC, TCM, ACE, TACE, MIC, MI, HFTZ, HRQ, RMTL, MU, PB, TR...
Cilindri antirotatieCilindri de fixare cu rotatieCilindri compacti |
Cilindri gripperCilindri fara tijaDiverse |
Intrebari frecvente
Toate informatiile legate de cilindri pneumatici
-
Cum aleg un cilindru pneumatic?
In primul rand, cilindrul trebuie dimensionat in functie de forta pe care trebuie sa o dezvolte la presiunea de lucru din locatia instalatii, cursa pe care trebuie sa se deplaseze. Dupa stabilirea diametrului si cursei cilindrului putem alege forma constructiva.
-
Pot regla forta de impingere si tragere a unui cilindru?
Forta de impingere a unui cilindru se poate regla modificand presiune aerului cu care este comandat. Forta de apasare a cilindrului fiind direct proportionala cu suprafata de apasare (diametrul) si presiunea aerului. Acest lucru inseamna ca putem reduce sau creste forta unui cilindru prin simpla crestere sau micsorare a presiunii aerului.
-
Cum pot sa inlocuiesc un cilindru cu arc fara modificari mari asupra utilajului?
Un cilindru cu simpla actiune se poate inlocui cu un alt cilindru cu dubla actiune, cu aceeasi diametru si cursa astfel incat sa nu fie afectata functionarea utilajului. Aceasta modificare necesita inlocuirea valvei schema 3/2 care il comanda cu o valva schema 5/2 ceea ce inseamna ca mai apare un furtun. Pe scurt se muta arcul din cilindru in corpul valvei. !!! Atentie, in functie de standardul si forma cilindrului, gabaritul se poate modifica.
-
Cum pot verifica daca un cilindru e defect?
Cea mai simpla verificare daca pierde aer pe la raclor, garnitura care curata tija. Daca raclorul este intact urmatoarea verificare se face la garnitura care desparte celed oua incinte (camere) ale cilindrului. Pierderea fortei de impingere este un semn ca este o problema cu etansarea pistonului. Daca eliminam valva de comanda, ca si posibil element defect, putem urmari refularile acesteia. Daca cilindrul este in capat de cursa si valva continua sa refuleze aer, cilindrul trebuie reparat sau inlocuit, daca nu se poate desface.
-
Cum pot mari viteza cu care se misca cilindrul.
Pentru a creste viteza de functionare a cilindrului trebuie crescut debitul aerului refulat. Pentru implementarea acestei solutii trebuie trebuie montata o supapa de refulare rapida pe portul care exhausteaza cand cilindrul se deplaseaza in directa dorita.
-
Pot sa inlocuiesc un cilindru cu un echivalent de la alt producator?
Daca cilindrul este in standard ISO (6431, 6432, 21287 etc) acesta se inlocuieste 1 la 1 fara nici o diferenta de gabarit. Cilindri in afara standardului pot avea forma constructiva diferita, alte cote de gabarit, alt filet sau diametru la tija etc. Cereti si studiati cu atentie fisa tehnica a cilindrului recomandat si alegeti varianta care presupune cat mai putine modificari pe utilaj.
-
Are rost sa modific utilajul pentru a face loc unui cilindru standard ISO in locul unui cilindru atipic cu aceleasi caracteristici (diametru, cursa)?
Cilindru standard ISO, indiferent de varianta, va asigura un termen de livrare scurt si veti avea garantia ca nu mai trebuie sa modificati utilajul in cazul in care nu mai gasiti un cilindru de la acelasi producator. Orice cilindru standard ISO indiferent de producator trebuie sa respecte anumite cote de la care nu poate sa se abata. Ex. lungimea totala, distanta dintre gaurile de prindere, diametrul si filetul tijei etc.
